第一章. 工程概述

1.1. 系統概述

周界報警系統是目前園區安全防范系統的一個重要組成部分，是實現整個建筑群現代化的安全技術防范與科學管理的一項重要措施和必要手段。它利用現代電子技術設備，通過使用先進的技術，為園區營造一個安全、良好、有序的工作環境。

該小區周界報警系統應該是對園區內建筑物的四個基本要素，即結構、系統、服務、管理及其相互聯系給予最優化考慮和綜合，以達到最佳組合，從而獲得投資合理、高效率的、高度安全、優雅舒適、便利快捷的環境空間。要利用現代多媒體及數字化監測技術，形成一套先進的數字化、網絡化的安全防范系統。

我公司本著竭誠為用戶服務的宗旨，結合我們多年來在安防系統專業工程中豐富的設計、施工經驗，依照“系統先進，功能齊全，投資經濟，使用方便”的原則，在深入了解投資者的具體需求后，我們?yōu)楸竟こ套龀鲎罴选⒆詈侠淼姆桨浮?

1.2. 系統設計原則

周界報警系統是園區安防系統中一個重要而且必要的部分，承擔著安全技術防范和現代化管理的重要作用。系統通過紅外對射實時、直觀地監測園區周屆安全情況。不論對于安全防范還是運行管理，都是一種切實有效的手段。因此在設計上應遵循以下原則：

1.2.1. 先進性

采用國內外通用的最新先進技術和優質品牌產品，并充分考慮信息技術的發展趨勢，適度超前。

1.2.2. 成熟性

采用經過工程運行驗證的成熟的先進技術和產品，性能穩定、可靠。

1.2.3. 開放性

采用開放的技術標準和規范，整個系統具有互聯性和互操作性。

1.2.4. 標準化

采用標準化的設計和標準化的產品。

1.2.5. 可擴展性

系統設計應考慮到未來發展，留有必要的冗余，便于系統升級、擴展。

1.2.6. 安全性、可靠性

采用安全設計技術，確保樓宇內的人員、設備、重要文件資料、信息等的安全，嚴防非授權用戶的侵入和機密信息的泄露；應采取必要的冗余技術保證系統及其運行的可靠性、穩定性。

1.2.7. 實用性

應符合作用要求，最大限度滿足實際需要，面向應用、注重實效。

1.2.8. 可集成性

根據本工程特點及使用與管理的需要，應整體規劃、深化設計，逐步集成，不斷完善整體功能，并應綜合優化組合，避免重復設置。

1.2.9. 易管理性

系統軟、硬件的設計、集成要充分考慮使整個系統運行操作簡單，人機界面友好，管理科學、便捷，易于維護。

1.2.10. 經濟性

系統具有較好的性能價格比和長期運行效益。

據此，設計系統方案滿足先進、合理、成熟、安全、穩定、可靠、冗余、高效、高性能價格比、易擴展、易管理的原則，與其它安防系統共同組建成一個完整、先進、高可靠性、高安全性的安防體系。所具性能如下：

合法性：方案設計和圖紙符合國家、行業的有關規定和公安部門有關安全技術防范要求；

實用性：方案設計滿足文件要求，充分考慮到園區管理部門的使用要求，使系統的功能盡可能完善并充分加以利用。

可靠性：系統設計、設備選型、安裝調試等都嚴格貫徹質量條例，完全符合國家、行業的有關標準。

先進性：系統設計充分考慮安防領域技術的發展和設備的發展，選擇了國際知名的周界報警設備。

擴充性：本著長遠的觀點，使系統可擴展、容量可擴充，盡量降低系統造價，以達到最佳的性能價格比。

第二章. 系統總體方案設計

2.1. 系統設計依據

此次周界報警系統遵循以下標準和規范：

?  《住宅小區外圍墻平面圖》

?   GA/T 74-2000 《安全防范系統通用圖形符號》

?   GB 12663-2001《防盜報警控制器通用技術條件》

?   GB 15207-1994《視頻入侵報警器》

?   GB/T 15408-94《報警系統電源裝置、測試方法和性能規范》

?   GB 16796-1997《安全防范報警設備安全要求和試驗方法》

?   GA/T 368-2001《入侵報警工程技術規范》

?   GA/T 75-94《安全防范工程程序與要求》

?   GA 308-2001《安全防范系統驗收規則》

?   JGJ/T16-92《民用建筑電氣設計規范》

?   HYD41-01-1999《電子設備安裝工程費用定額》

?   GBJ232-82《中國電氣裝置安裝工程施工及驗收規范》

?   GB14050-93《系統接地的型式及安全技術要求》

?  《安全防范工程費用概預算編制辦法》

?    國家或行業批準的相關產品通用技術條件

?    系統的要求及相關實地資料

2.2. 系統設計

本設計方案是考慮實際情況，綜合比較美、日、中等國內外安全防范產品及參考我公司設計及正在運行的其它安全防范系統方案后，從長遠角度考慮，即系統可保證一定程度先進性這幾個方面論證后得出。這一方案具有較優的設備質量，較強的系統功能，最佳的售后服務保障及目前國內較先進的防盜報警系統配置。

根據小區外圍墻平面圖及實際現場考察，我們共設計了14個周界紅外對射。紅外對射探測器采用ALEPH品牌。探測器間通過大功率無線發射器傳到中控室，中心采用一臺CVC-H報警主機，最大可擴展至99個防區。本次方案設計中，考慮到經濟性，如果系統發生報警，相應防區號碼會在主機面板上顯示出來，并且配有高分貝聲音報警，而且可以外接聲光報警器等，從而，使值班人員快速響應，以最短的時間到達現場。

第三章. 設備選型

根據小區安全防范功能要求，以及國內外保安技術的發展現狀，按前文分析及系統規模要求，系統的設備選型基本按以下兩個基本原則：先進的技術和硬件設施：從長遠出發，保證系統一定的超前性，更重要的是系統的質量和可靠性，本系統應選用質量好、信譽佳的品牌產品。良好的性能價格比和售后服務在基于品牌性能考慮的前提下，產品的高性能價格比也是選型考慮的一個重要方面。本公司根據多年的安防工程經驗，并基于對多種國際先進品牌的調              查，分析和比較，確定的最終選型均兼具先進性與經濟性。

綜合以上原則，根據對布點布置的使用環境分析以及系統規模需求，本系統設備選型及技術簡介如下：

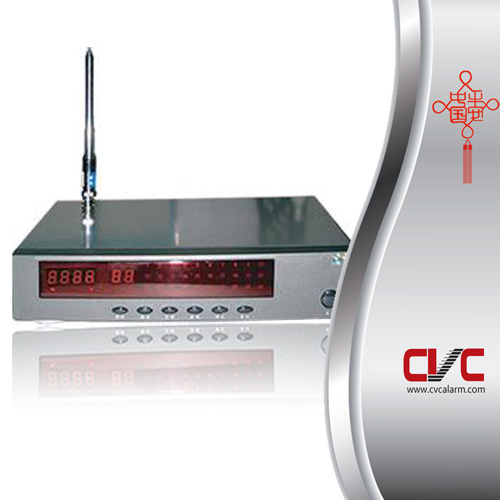

3.1. CVC-H 報警控制主機

產品簡介
　　CVC-H無線報警控制器用于接收處理無線報警信號，接收距離大于2公里（不帶外線天線、開闊地），兼容36MHz與315MHz兩種頻率、2262與145026兩種編碼制式，雙頻雙碼支持更多類型的前端報警器（探測器等），防區分為30防區，最多可拓展到99防區，可分區撤布防，精巧的外觀，靈活的設置，操作變得更簡單。
　　CVC-H主機主要用于大型超市、商場、事業單位、廠區等場所的布防。
　　1、無線30個防區，可擴展至400路及999路無線報警防區。
　　2、溫度自動補嘗。
　　3、警號音量可調。
　　4、定時開關機功能。
　　5、防區單獨撤布防功能。
　　6、查詢最后15組報警記錄。
　　7、門鈴、報警兩種聲音可以選擇。
　　8、UPS電源接口，22****流電，12V直流。

　技術參數：
　工作電壓：交流220V，直流6V
　靜態電流：小于30mA
　報警聲級：大于80dB（可調）
　防區顯示：30路
　無線接收頻率：315MHZ、36MHZ
　環境溫度：-10～55℃
　環境濕度：40～70%

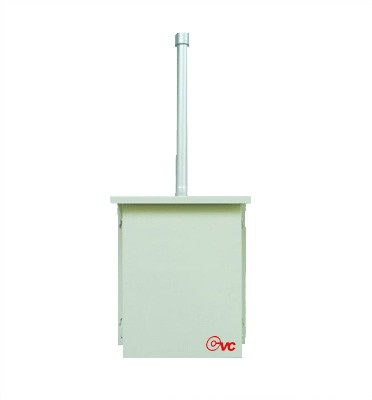

3.2. 無線發射器

l        CVC-WJ03配有兩個有線防區，采用單片機智能控制，防區實時掃描，可精確判斷并處理待警、報警、故障狀態。采用防水設計可室外使用。使用本機可避免因有線長距離供電造成對射電壓過低、節約材料及人工費用。本機應用于紅外對射及其它有線探測器的無線轉發。
同時這款產品的延伸品，無線轉無線中繼器同時面市。
技術參數如下：
主要技術參數：
1、尺寸：23cm(長)×9cm(寬)×19.5cm(高)，（不含天線超出部分,天線25公分）
2、發射頻率：315MHz、316MHz
3、發射編碼制式：PT2262
4、發射距離：2000米（開闊地）
5、編碼脈寬：4種可設置（振蕩電阻1.5M、1.8M、2.2M、3.3M）
6、發射數據碼：可設置
7、發射地址碼：可設置
8、工作電源：待機≤15mA    發射≤150mA
9、電源電壓：AC220V    DC12V
10、最大負載電流：400mA(探測器及警號)

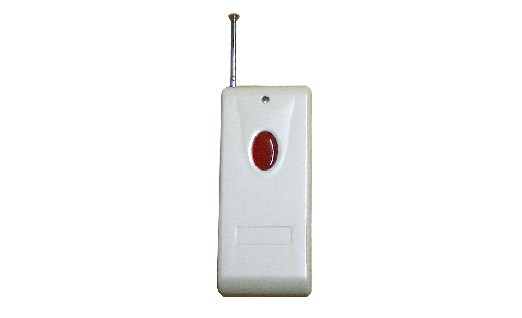

  3.3  無線遠距離緊急按鈕

         型號：CVC-JB
