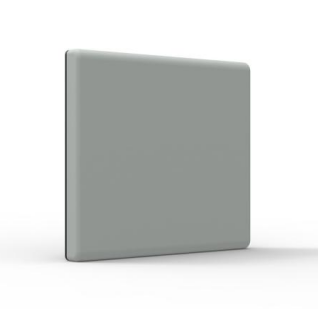

CVC-KX-W150是一款智能廣角區域安防雷達，探測距離 150 米，探測角度 90°。雷達在目標進入防區時進行探測預警，同時通過對目標的距離、角度和速度來判斷目標的準確位置，可融合視頻進行目標復核，判斷是否為需報警的目標。采用 FMCW 調制模式，具有較高的探測精度；采用獨特的數字波束合成（DBF）技術，能夠極大 地提高雷達系統的抗干擾能力，具有高精度角度分辨能力，較低速度探測能力，通過后端信號處理和模式識別算法，可區分人、車目標，并有效濾除昆 蟲、飛鳥等動物干擾。產品廣泛應用于監獄、營區、廣場、港口、油 田、油庫等重要區域。
功能特點：
★雷達支持自適應抗干擾，能夠在多無線設備環境下，自動濾除、并不受其他頻段無線干擾；
★雷達支持WEB界面預覽， 采用html5技術，無需下載插件，實現可視化預覽，同時支持顯示目標運動軌跡、方向、距離，目標類型，并有不同顏色區分；
★雷達支持web界面參數配置，可以實現網絡參數配置、算法參數配置，過濾區域設置可以支持矩形、不規則過濾區域；
★雷達支持web管理，包括雷達日志導出，雷達參數備份與還原，支持原始數據采集，系統升級；
★雷達支持時間和電腦端同步；
★支持對各個防區的靈敏度相關參數進行統一或獨立調節；
★支持雷達設備直接驅動聲光報警器設備，發出聲光報警威懾；當雷達設備與管理平臺之間
斷網情況下，仍能產生聲光報警；
★采用DBF（數字波束合成）：波束寬范圍掃描，可以實現目標搜索、識別、跟蹤；
★用智能分類算法：實現復雜背景下多目標檢測；
★采用場景的自適應算法：實現24小時、全天時、全天候的守護；
★雷達體制：FMCW（調頻連續波），可以輸出距離、方向、角度；
技術參數：
|
型號
|
CVC-KX-W150
|
|
雷達特性
|
|
雷達傳感器
|
FMCW（調頻連續波）
|
|
雷達目標數據
|
距離、方向、角度
|
|
發射頻率
|
24~24.25GHz（中國、美國、歐洲許可）
|
|
刷新率
|
8Hz
|
|
功耗
|
8W
|
|
探測能力
|
|
識別目標
|
小動物、人、車輛
|
|
識別模式
|
雷達觸發報警，聯動視頻復核
|
|
測距范圍(行人)
|
150m（RCS 1.0m2）
|
|
測距范圍(乘用車)
|
180m（RCS 30.0m2）
|
|
測距精度
|
±0.5m
|
|
距離分辨率
|
1m
|
|
測速范圍
|
0.5~30m/s
|
|
速度精度
|
-0.03m/s
|
|
速度分辨率
|
0.06m/s
|
|
測角精度
|
±1°
|
|
測角范圍
|
方位面:90°；俯仰面:13°
|
|
接口特性
|
|
通訊接口
|
1 RJ45 10M/100M（PoE）/RS485
|
|
報警接口
|
2 路繼電器輸出（0.5A/125AC）\2 路IO輸出(光耦隔離 2500VAC)\1路IO輸入
|
|
網絡接口
|
HTTP, DNS, NTP, TCP, UDP, DHCP, ARP, SSH
|
|
其他物理特性
|
|
工作電壓
|
12V DC
|
|
工作溫度
|
-40~75℃
|
|
存放溫度
|
-40~85℃
|
|

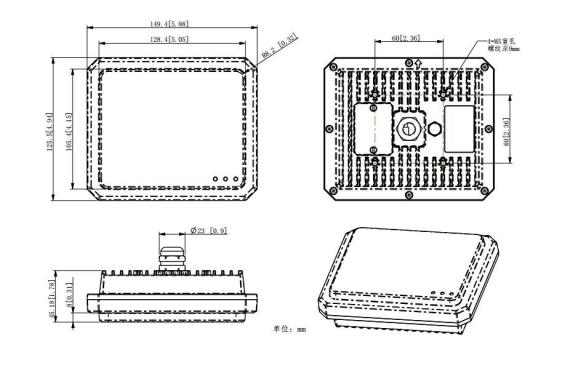

尺寸
|
194*158*49(mm)
|
|
防護等級
|
IP66
|
該產品采用先進 的 MMIC 及信號處理技術，測量角度廣、測速精確、性能穩定，可以廣泛應用于家庭院落安防、鐵路站臺安防、鐵道閘口監控、電力鐵塔防護等場所，為保障區域的安全提供了強有力的支撐。產品可以顯著提高區域安全性能，提高防護效率。
|
