CVC-KX-300系列雷達是一種微型多用途監視雷達系統，采用FMCW體制，具有體積小、重量輕、可靠性高、價格便宜以及距離盲區小、無速度盲點、高距離分辨力、良好的抗干擾性能等優點。可同時輸出目標的距離、速度、反射信號強度等信息。該雷達設計有RS232或RS485串行接口，可選配以太網接口、無線數傳接口、定位系統和電子地圖環境，可與閉路電視監控系統等其它設備進行對接。

新型安防雷達的主要特點

新型安防雷達的典型應用
主要技術指標

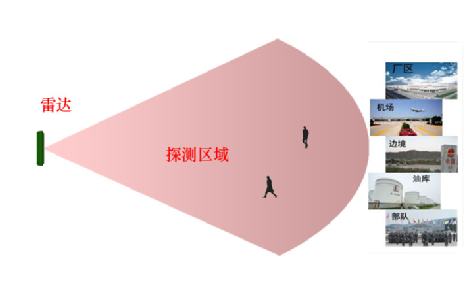

- 探測區域內24小時不間斷地全區域探測

- 探測區域內多目標同時探測

- 實時輸出探測結果，供系統調度攝像機抓拍實時圖像

- 不受霧霾、灰塵、光照和光影的影響

- 基本不受雨雪天氣影響

1. 監獄

2. 邊境

3. 廠區

4. 油庫

5. 機場

6. 部隊

7. 變/配電站，輸電鐵塔、通信鐵塔

8. 其他重點設施

本雷達采用RS-485通信接口，雷達通過一條5芯電纜與外部聯接，定義如下：

先將雷達的通訊接口與PC機的串口（也可以是USB轉串口）聯接起來，再聯接雷達的電源。PC機的串口設置為：

1.      每秒位數（波特率）：115200bps

2.      數 據 位：8

3.      奇偶校驗：無

4.      停 止 位：1

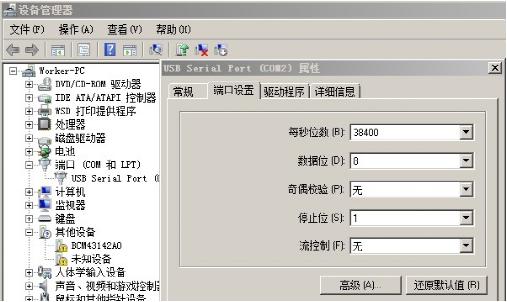

串口參數設置請參考下圖：

雷達采用主動上傳數據的通信模式。

雷達使用標準UART串口，波特率115200bps。

雷達上傳目標協議：

安防雷達通信格式

描述：所有字節均是先發低位，再發高位。

1. 具體目標：

2. 幀頭：0xFAFA 0x0000

3. 幀長：除幀頭、幀長自身之外的所有字節個數和 = 所有字節 - 5 。

注：由幀長單字節限制，最多可探測的目標數是(255-5)/6=41.6個

4. 幀序號：輸出協議時累加。默認從0開始。

5. 累加和：“幀頭+幀序號+目標數+第1個目標+…+第N個目標”。所有字節以單字節的形式，先轉換為無符號型，再進行累加。

注：

N個目標的字節數是NUM = 10 + N * 6

波特率目前使用的是115200bps。

此時，N個目標的輸出時間是10/1152000*NUM

例如：

1個目標的輸出時間是10/115200*16=1.39ms

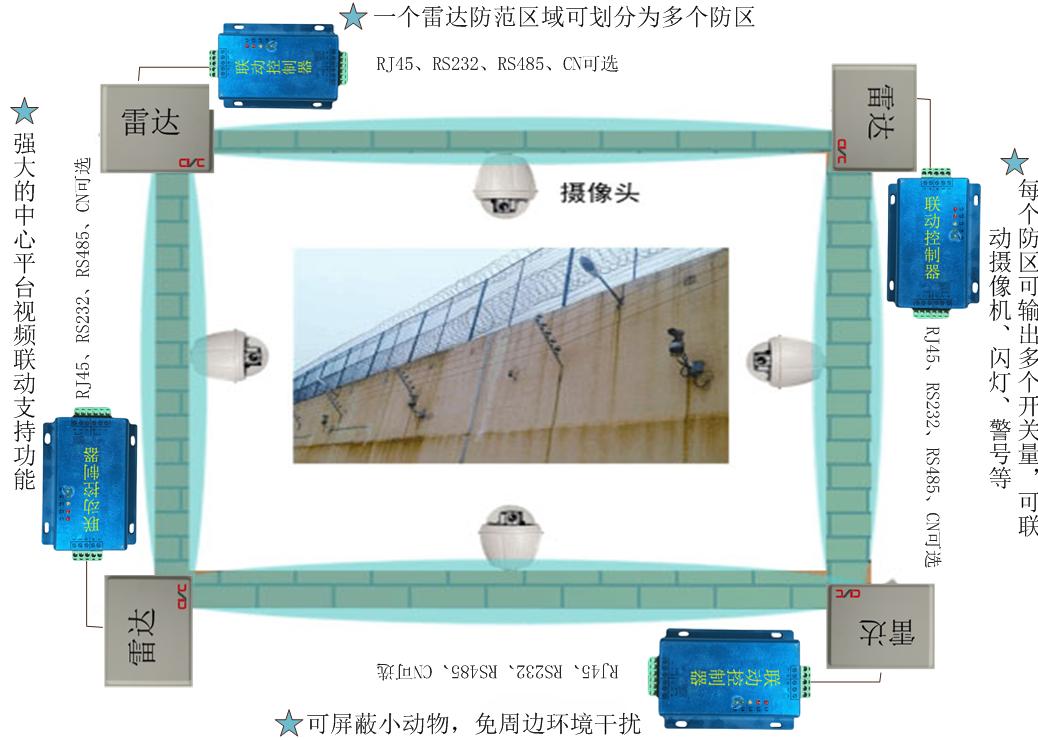

雷達監控聯動
